Guide d'installation de la boîte à boucles métalliques pour béton préfabriqué

Un espacement incorrect, une fixation desserrée, un ruban de protection endommagé ou du béton pénétrant dans la niche peuvent rendre les boucles métalliques difficiles à ouvrir et à aligner pendant le montage du panneau. Pour les usines de béton préfabriqué, une installation fiable commence par la sélection de la boîte à boucle appropriée, la vérification des dessins de production et le positionnement précis de chaque unité sur le coffrage. Ce guide explique le processus complet, y compris l'installation en usine, l'inspection avant-coulage, les contrôles de démoulage et la connexion sur-site, vous aidant à réduire les erreurs d'installation et à améliorer la fiabilité des joints de murs préfabriqués.

Une boîte à boucles métalliques est un composant coulé-utilisé pour connecter des panneaux muraux en béton préfabriqué à d'autres panneaux muraux ou colonnes en béton.

Il se compose généralement d'une boîte en acier galvanisé, d'une boucle de câble métallique flexible, d'un manchon de compression et d'une housse de protection. Lors de la production de préfabriqués, le caisson en acier est fixé au coffrage latéral tandis que la boucle métallique reste pliée à l'intérieur de la niche.

Une fois les panneaux préfabriqués érigés, les boucles sont ouvertes dans le joint vertical. Une barre d'armature est placée dans les boucles qui se chevauchent et le joint est rempli du coulis spécifié.

Les boîtes à boucles métalliques, le renfort et le coulis durci fonctionnent ensemble comme un système de connexion complet.

Double Connector Box Loop

Boucle de boîte à double connecteur

Envoyer une demande maintenant

Single Head Connector Box Loop

Boucle de boîte de connecteur à tête unique

Envoyer une demande maintenant

Vous pouvez utiliserboîtes à boucles métalliquesdans les joints verticaux où les éléments préfabriqués en béton nécessitent une connexion mécanique fiable. Les applications courantes incluent les joints de mur-à-mur, les connexions de mur-à-colonne, les cloisons de séparation internes et les panneaux muraux externes préfabriqués.

Ils sont particulièrement utiles lorsque vous avez besoin d’une connexion pouvant être préparée en usine et réalisée rapidement sur site. Les boîtes sont coulées dans le bord du panneau, tandis que les boucles métalliques restent protégées pendant le transport. Après le montage, vous ouvrez les boucles, insérez la barre d'armature verticale spécifiée et jointoyez le joint.

Vous devez sélectionner le type de boîte, la longueur des boucles et l'espacement en fonction de la conception de connexion approuvée, de l'épaisseur du panneau, de la largeur du joint et du transfert de charge requis. Ne choisissez pas le produit uniquement en fonction de la taille de la boîte ou de son apparence.

Avant d'installer des boîtes à boucles métalliques, vous devez confirmer les exigences de connexion et les détails du produit pour éviter les erreurs de positionnement ou les problèmes d'alignement du site.

Vérifiez si le projet nécessite un seul ouboîte à boucle à double fil. Confirmez les dimensions de la boîte en acier et le diamètre du câble métallique.

Assurez-vous que la projection de la boucle correspond à la largeur du joint conçue et aux détails de connexion.

Suivez le dessin approuvé pour l’espacement vertical et les distances aux bords. Ne copiez pas les cotes d'un autre projet.

Confirmez que chaque ouverture de boîte fait face au futur joint de panneau et s'aligne avec l'élément préfabriqué adjacent.

Installation Orientation of Wire Loop Boxes

Vérifiez que le câble métallique intégré n'interfère pas avec les renforts, les ancres de levage ou d'autres inserts.

Inspectez la boîte, le câble métallique, le manchon de compression et le ruban de protection pour déceler toute déformation, dommage ou corrosion avant le moulage.

Un processus d'installation cohérent vous aide à réduire les erreurs de positionnement, à améliorer l'efficacité de la production et à garantir que les boîtes à boucles métalliques sont prêtes pour des connexions fiables aux murs préfabriqués après la coulée.

Avant l'installation, vérifiez chaque boîte de boucle de fil pour vous assurer qu'elle correspond à votre dessin de production. Inspectez la boîte en acier, le câble métallique, le manchon de compression et le ruban de protection pour déceler tout dommage, déformation ou corrosion. Confirmez que la longueur de la boucle et le type de boîte sont corrects avant de déplacer le produit vers le moule. Remplacer un composant incorrect avant la coulée est beaucoup plus facile que de réparer un panneau préfabriqué fini.

Utilisez le dessin de production approuvé pour marquer chaque point d'installation sur le coffrage latéral. Mesurez à partir d'un point de référence fixe, tel que le bas du panneau, au lieu de mesurer d'une boîte à l'autre. Cette méthode vous aide à maintenir un espacement précis et réduit les erreurs de mesure cumulées lors de la production par lots.

Si vous fabriquez les mêmes panneaux muraux à plusieurs reprises, envisagez d'utiliser une bande de positionnement en contreplaqué ou en acier réutilisable. Une bande de positionnement vous permet de placer rapidement plusieurs boîtes à boucles métalliques tout en gardant un espacement constant. Il peut réduire le temps de mesure, améliorer la répétabilité et simplifier les contrôles qualité. Vérifiez toujours la bande de positionnement par rapport au dernier dessin de production avant chaque cycle de production.

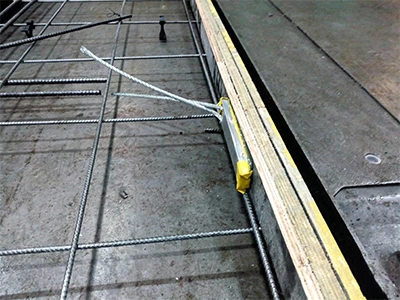

Fixez fermement chaque boîte à boucles métalliques contre le coffrage à l'aide des-trous de fixation pré-percés et des attaches adaptées à votre système de moule. Après l'installation, vérifiez que la boîte ne bouge pas ou ne tourne pas lorsqu'on appuie à la main. Une boîte solidement fixée est moins susceptible de se déplacer lors de la mise en place des renforts, du coulage du béton ou des vibrations.

Wire Loop Box to the Formwork

Confirmez que le câble métallique intégré suit la direction requise et dispose d'un espace suffisant par rapport aux renforts, aux ancrages de levage et aux autres composants intégrés. Le câble métallique doit rester droit, sans courbures ni torsions brusques. En cas d'interférence, revoyez la disposition des renforts plutôt que de modifier le câble métallique.

Inspectez le ruban de protection ou le couvercle avant de couler le béton. Il doit sceller complètement l'ouverture et maintenir la boucle métallique pliée à l'intérieur de la boîte. Un couvercle endommagé peut permettre au coulis de béton de pénétrer dans la niche, rendant ainsi la boucle difficile à ouvrir après démoulage.

Avant de couler, effectuez une inspection finale de chaque boîte à boucles métalliques installée. Vérifiez le modèle, la quantité, la position, l'espacement, le sens d'installation et l'état de fixation. Vous devez également confirmer que les capots de protection sont intacts et qu'il y a suffisamment d'espace autour du câble métallique intégré. L’enregistrement de ces contrôles contribue à améliorer la cohérence et la traçabilité de la production.

Versez soigneusement le béton autour des boîtes à boucles métalliques intégrées et compactez-le uniformément. Évitez de frapper directement le caisson en acier avec le tuyau à béton ou le vibrateur, car un impact excessif pourrait déplacer le caisson ou endommager le couvercle de protection. Un compactage approprié garantit que la zone d’ancrage est entièrement soutenue tout en gardant la boîte correctement positionnée.

Une fois que le panneau a atteint la résistance au démoulage requise, retirez le coffrage et inspectez chaque boîte à boucles métalliques. Vérifiez le positionnement correct, les ouvertures de niche propres, les fuites de béton, les boîtes en acier endommagées ou les fissures autour du bord du panneau. Laissez les boucles métalliques pliées à l'intérieur de la boîte pendant le stockage et le transport pour les protéger des dommages accidentels jusqu'à l'installation sur site.

Une fois les éléments préfabriqués livrés et positionnés, le ruban de protection est retiré et les boucles métalliques sont ouvertes dans le joint vertical. Les boucles des panneaux muraux adjacents doivent s'aligner et se chevaucher conformément au dessin de connexion approuvé.

La barre d'armature verticale spécifiée est ensuite insérée dans les boucles, et le joint est scellé et rempli de coulis approprié. Le coulis doit s'écouler autour des boucles métalliques, des renforts et des évidements du boîtier pour former la connexion terminée.

Pour l’usine de préfabrication, l’espacement précis des boîtes, la hauteur d’installation, la direction de la boucle et la projection sont particulièrement importants. Des erreurs commises lors du coulage peuvent rendre les boucles difficiles à aligner lorsque les panneaux arrivent sur le chantier. La disposition finale du renforcement, la largeur des joints et la procédure de jointoiement doivent toujours suivre la conception approuvée du projet.

How Is the Wire Loop Connection Completed

Vous pouvez éviter la plupart des défaillances des boîtes à boucles métalliques en vérifiant le positionnement, la fixation, l'étanchéité et le jeu de renforcement avant le coulage du béton.

Si vous installez les boîtes au mauvais espacement, les boucles risquent de ne pas correspondre à la conception de connexion approuvée. Suivez toujours le dernier dessin de production.

Une boîte en vrac peut bouger pendant le versement ou les vibrations. Assurez-vous que chaque boîte repose fermement contre le coffrage.

L'ouverture du caisson doit faire face au futur joint. Une boîte inversée peut rendre la boucle difficile, voire impossible, à utiliser.

Un ruban déchiré ou lâche peut permettre au coulis de béton de pénétrer dans la niche.

Vérifiez que le câble métallique n'entre pas en conflit avec des renforts, des ancres de levage ou d'autres inserts.

Scellez les espaces entre la boîte et le coffrage pour garder la niche propre.

Gardez les boucles pliées pendant le stockage et le transport pour éviter les dommages causés par la flexion ou les chocs.

Ne forcez pas la barre à travers des boucles mal alignées. Vérifiez d’abord la position du panneau et l’installation du boîtier.

L'installation fiable de la boîte à boucles métalliques dépend d'un positionnement précis, d'une fixation sécurisée du coffrage, d'une étanchéité efficace et d'une inspection cohérente. Des outils d'installation standardisés et des contrôles avant-coulée peuvent aider les usines de préfabrication à réduire les erreurs et à améliorer l'efficacité de la production par lots.

Envoyez le type de boîte, la longueur de boucle, la quantité et les dessins requis pour vérifier les spécifications disponibles et les options de livraison.

Q : Les boucles métalliques doivent-elles être ouvertes avant le coulage du béton ?

R : Non. Les boucles doivent rester pliées et protégées à l’intérieur de la boîte en acier pendant le moulage, le stockage et le transport.

Q : Comment les boîtes à boucles métalliques sont-elles fixées au coffrage ?

R : Ils sont généralement fixés à travers des-trous pré-percés à l'aide de clous, de vis ou d'une autre méthode de fixation approuvée adaptée au moule.

Q : L'espacement des boîtes peut-il être ajusté par les ouvriers de l'usine ?

R : L'espacement doit suivre le dessin de connexion approuvé. Il ne doit pas être modifié sans confirmation technique. Les causes courantes incluent un ruban de protection endommagé, une mauvaise étanchéité et des espaces entre la boîte et le coffrage.

Q : Qu’est-ce qui fait que le béton pénètre dans la niche ?

R : Les causes courantes incluent un ruban de protection endommagé, une mauvaise étanchéité et des espaces entre la boîte et le coffrage.

Q : Les câbles métalliques endommagés peuvent-ils toujours être utilisés ?

R : Les câbles métalliques présentant des torons cassés, une corrosion grave, des plis marqués ou des manchons endommagés ne doivent pas être coulés dans le panneau sans évaluation technique.
