Qu’est-ce qu’un système de fixation pour les éléments préfabriqués en béton ?
Un système de fixation pour unités préfabriquées en béton est un ensemble spécialisé de composants conçus pour fixer les inserts, les ancrages et les pièces encastrées dans des positions précises lors du coulage du béton et de l'installation ultérieure. Dans la production d'éléments préfabriqués, une fois le béton coulé et durci, toute correction prendra du temps-et demandera beaucoup de main d'œuvre-. C'est dans ce contexte qu'un système de fixation fiable démontre son intérêt.
Composants clés d'un système de fixation en béton préfabriqué
Inserts de fixation et douilles filetées
Les inserts de fixation et les douilles filetées constituent le cœur du système. Ils sont coulés directement dans le béton pour fournir des points de connexion sécurisés pour une installation ultérieure. Par rapport aux ancrages post-installés, les inserts coulés-offrent un meilleur transfert de charge, une finition de surface plus propre et des performances plus prévisibles.
Supports d'ancrage et d'insert
Les supports sont utilisés pour positionner et stabiliser les inserts ou les ancrages pendant le processus de coulée. Ils empêchent la rotation, le déplacement ou l'inclinaison provoqués par les vibrations, garantissant ainsi que chaque insert reste aligné avec les dessins de conception.
Plaques de fixation, supports et accessoires de positionnement
Des plaques de fixation et des supports fixent les inserts ou les supports au coffrage ou à la table de coulée. Les accessoires de positionnement réglables permettent un alignement précis dans toutes les directions, aidant ainsi à atteindre des tolérances serrées difficiles à atteindre avec les méthodes de fixation manuelles.
Éléments de fixation temporaires ou permanents
Les éléments de fixation temporaires sont retirés après démoulage, tandis que les éléments de fixation permanents restent noyés dans le béton. Le choix du bon type d'élément de fixation affecte la réutilisation, la finition de surface et le coût global de production.
Compatibilité avec les tables de coffrage et de coulée
Un système de fixation-bien conçu s'intègre parfaitement aux coffrages en acier et aux tables de coulée, améliorant ainsi la vitesse de configuration et garantissant un positionnement reproductible sur plusieurs cycles de production.
Applications des systèmes de fixation dans le béton préfabriqué
Panneaux muraux préfabriqués et panneaux sandwich
Les panneaux muraux nécessitent souvent un positionnement précis des inserts, des prises et des points de connexion. Pour les panneaux sandwich, l’alignement est encore plus critique car les composants doivent s’étendre sur plusieurs couches. Les systèmes de fixation maintiennent ces éléments stables pendant les vibrations, permettant ainsi d'obtenir des bords nets, une profondeur d'encastrement correcte et des emplacements de connexion fiables, sans qu'il soit nécessaire d'effectuer des ajustements sur-site.
Éléments structurels tels que poutres et colonnes
Les poutres et les poteaux supportent des charges structurelles réelles, la précision des connexions est donc essentielle. Les systèmes de fixation aident à maintenir des tolérances serrées pour les ancrages et les pièces encastrées, réduisant ainsi le risque de boulons mal alignés, de joints inégaux ou de retards d'installation lors de l'assemblage.
Escaliers, balcons, Composants
Les systèmes de fixation améliorent la précision de positionnement des points de levage et des inserts de connexion tout en protégeant l'état de surface. Le résultat est une installation plus fluide, moins de réparations visibles et une meilleure apparence générale, particulièrement importante pour les éléments architecturaux en béton.
Grands projets de bâtiments préfabriqués industriels et commerciaux
Les systèmes de fixation prennent en charge la production standardisée de panneaux, de poutres et de composants, réduisant ainsi les reprises et rendant le contrôle qualité plus prévisible. Pour les usines de préfabrication, cela se traduit par un rendement plus élevé et moins de problèmes en aval lors de l'assemblage sur-site.
Type de douille de fixation
Inserts de fixation
Douille De Fixation Avec Extrémité Courbée
Cheville De Fixation Avec Extrémité Sertie
Douille de fixation avec plaque à clous et goupille transversale
Système de fixation par rapport aux méthodes de fixation manuelles traditionnelles
|
Article de comparaison |
Système de fixation |
Fixation manuelle traditionnelle |
|
Précision |
Fournit une précision de positionnement et une répétabilité élevées. Les inserts et les ancrages sont fixés selon les dessins de conception avec un écart minimal. |
S'appuie fortement sur la mesure manuelle et l'expérience des travailleurs, ce qui rend les erreurs de positionnement plus probables. |
|
Exigences en matière de main d'œuvre et de temps |
Les composants standardisés permettent une installation rapide et un temps de configuration réduit, améliorant ainsi l'efficacité de la production. |
Cela prend du temps-et demande beaucoup de travail-, nécessitant des mesures, des ajustements et des corrections répétés. |
|
Considérations de sécurité |
Réduit la manipulation manuelle et les-ajustements sur site, réduisant ainsi le risque d'accidents et d'erreurs opérationnelles. |
Risques de sécurité plus élevés en raison des réparations manuelles fréquentes, de la manipulation des outils et des retouches. |
|
Cohérence de la production à long-terme |
Garantit une qualité stable et constante d’un lot à l’autre, idéal pour une production préfabriquée standardisée. |
Les résultats varient d'un lot à l'autre en raison de facteurs humains et des conditions changeantes du site. |
Comment choisir le bon système de fixation
Choisir le bon système de fixation ne consiste pas seulement à maintenir les composants en place, il s'agit également de garantirprécision, sécurité et-fiabilité à long termetout au long de la production et de l’installation d’éléments préfabriqués en béton.
Sélectionnez le système de fixation en fonction du type et de la taille de l'unité
La première étape consiste à considérer l’élément préfabriqué lui-même. Les panneaux muraux, les dalles, les poutres et les escaliers imposent chacun des exigences différentes en matière de système de fixation. Les unités plus grandes ou plus lourdes nécessitent généralement des composants de fixation plus solides et un support de positionnement plus précis pour maintenir la stabilité pendant le lancer et la manipulation.
Évaluer les exigences en matière de charge, d'alignement et de positionnement
Tenez compte des charges appliquées lors du coulage, du levage et de l’installation du béton. Un système de fixation fiable doit maintenir un alignement précis sous les vibrations et la pression du béton, garantissant que les ancrages et les inserts intégrés restent dans leurs positions spécifiées.
Vérifier la compatibilité avec les ancrages, les inserts et le coffrage
Un système de fixation fiable doit fonctionner de manière transparente avec les ancrages, les inserts filetés et les tables de coffrage ou de coulée sélectionnés. Une bonne compatibilité permet d'éviter les désalignements, les défauts de surface et les problèmes d'installation.
Personnalisation pour projets spéciaux
Les éléments préfabriqués présentant des géométries complexes ou des conceptions non-standard bénéficient souvent de solutions de fixation personnalisées. Des systèmes sur mesure peuvent améliorer l’efficacité de la production tout en garantissant la précision de la conception et une qualité constante.
FAQ
Q : Quels composants peuvent être sécurisés à l’aide de ce système ?
R : Le système de fixation peut sécuriser de nombreuses pièces coulées et composants intégrés utilisés dans la production de composants préfabriqués, tels que des inserts de fixation, des douilles filetées, des points d'ancrage, des plaques encastrées, des manchons et des accessoires de positionnement. Il est conçu pour garantir que ces composants restent stables pendant la coulée et les vibrations, les maintenant ainsi précisément dans la position requise par les dessins.
Q : Le système de sécurisation peut-il être réutilisé ?
R : Oui. La plupart des composants du système de fixation sont conçus pour plusieurs cycles de coulée. Les composants réutilisables maintiennent des performances constantes et contribuent à réduire les coûts de moulage à long terme-, à condition qu'ils soient correctement nettoyés après le démoulage et inspectés périodiquement.
Q : Le système de sécurisation est-il compatible avec les gabarits magnétiques ?
R : Dans de nombreux cas, oui. Le système de fixation peut être utilisé avec des systèmes de gabarits magnétiques à condition que la méthode de fixation, la plaque de base et la disposition correspondent à votre station de coulée et à la configuration du gabarit. Si vous pouvez fournir votre type de modèle et les dessins de votre produit, nous pouvons vous recommander une configuration compatible.
Q : Le système de fixation affecte-t-il la précision du lancer ?
R : Ils améliorent la précision du lancer. Un système de fixation-bien conçu améliore la répétabilité du positionnement et réduit les déplacements pendant les vibrations, contribuant ainsi à maintenir la cohérence de la profondeur d'encastrement, de l'espacement et de l'alignement, en particulier dans la production de composants préfabriqués en grand volume-.
Q : Un système de fixation personnalisé peut-il être développé ?
R : Absolument. Si vos composants préfabriqués ont une géométrie spéciale, des inserts uniques ou des exigences de tolérance strictes, nous pouvons développer une solution de fixation personnalisée basée sur vos dessins, dimensions et processus de production.
-
![Inserts de fixation]()
Inserts de fixationInsert de fixation à extrémité courbée Les inserts de fixation à extrémité courbée sont utilisés pour la fixation d'unités légères en béton préfabriqué. Ils sont faciles à utiliser car aucune barre -
![Douille De Fixation Avec Goupille Croisée]()
Douille De Fixation Avec Goupille CroiséeLa douille de fixation GME avec barre transversale transfère les forces dans le béton au lieu d'un renforcement supplémentaire. Les douilles de fixation avec goupille croisée sont conçues pour une -

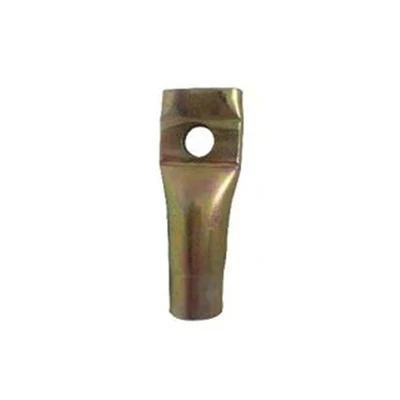

![Cheville De Fixation Avec Extrémité Sertie]()
Cheville De Fixation Avec Extrémité SertieLes chevilles de fixation préfabriquées avec extrémité sertie transfèrent les forces directement dans le béton sans aciers d'armature supplémentaires. La douille de fixation avec goupille -

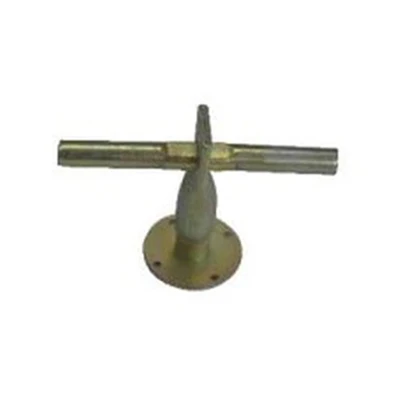

![Douille de fixation avec plaque à clous et goupille transversale]()
Douille de fixation avec plaque à clous et goupille trans...Douille de fixation préfabriquée avec plaque à clous en croix transférant les forces directement dans le béton sans acier d'armature supplémentaire. La douille de fixation avec goupille transversale -
![Douille De Fixation Pour Système De Fixation]()
Douille De Fixation Pour Système De FixationLes douilles de fixation GME sont utilisées pour la fixation d'unités légères en béton préfabriqué. Une queue de renfort doit être utilisée pour la transmission de la charge dans le béton. Les -

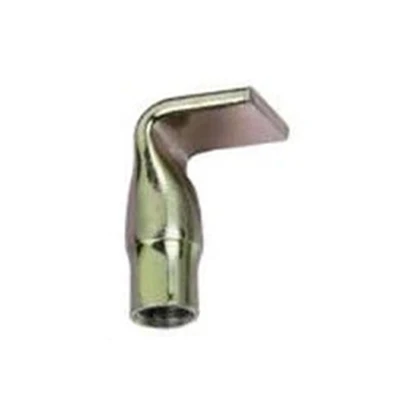

![Douille De Fixation Avec Extrémité Courbée]()
Douille De Fixation Avec Extrémité CourbéeLes douilles de fixation à extrémité courbée sont, grâce à leur faible hauteur et leurs possibilités de fixation individuelles, adaptées à la fixation de piliers et d'étais et à la réception de -
![Ancre à queue ondulée (type long)]()
Ancre à queue ondulée (type long)La douille du Wavy Tail est disponible en acier au carbone zingué de haute qualité et est sertie sur une barre de renfort ondulée. Ils sont disponibles avec des filetages Rd12 à Rd52 avec des charges -
![Douille De Fixation Avec Extrémité Ondulée]()
Douille De Fixation Avec Extrémité OnduléeDouille de fixation préfabriquée avec extrémité ondulée, transfert des forces directement dans le béton sans aciers d'armature supplémentaires. Les forces sont transférées via l'extrémité ondulée. -
![Douille de fixation à extrémité ondulée avec plaque à clous]()
Douille de fixation à extrémité ondulée avec plaque à clousDouille de fixation préfabriquée avec goupille transversale et plaque à clous transférant les forces directement dans le béton sans aciers d'armature supplémentaires. -
![La plaque de clouage pour système de fixation]()
La plaque de clouage pour système de fixationGrâce à la plaque de clouage, les chevilles à douille peuvent être clouées sur un coffrage en bois. Une barre de renfort doit être insérée dans le trou transversal, ce qui garantit une transmission
Great Magtech (Xiamen) Electric Co., Ltd. est l’un des systèmes de fixation les plus professionnels pour les fabricants et fournisseurs d’unités en béton préfabriqué en Chine, fournissant le meilleur service de vente en gros. N'hésitez pas à acheter un système de fixation de haute qualité pour unité en béton préfabriqué dans notre usine.
