Embrayage de levage Embrayages de levage 2.5 5 T

Embrayage de levage Brève introduction :

L'embrayage de levage est également appelé embrayage de levage DogBone. Il se compose du corps principal avec un bras de levier saillant et une anse à haute résistance. Le corps principal a une fente en « T » qui engage la tête d'une ancre de levage DogBone. Les capacités de rotation combinées du corps principal et de l'anse permettent de soulever, de tourner, d'incliner et/ou de faire pivoter un panneau préfabriqué sous charge. L'embrayage à anneau GME se compose d'une manille et d'une tête d'embrayage, la manille est libre de se déplacer dans n'importe quelle direction.

L'embrayage de chaque groupe de charge correspond à la forme du gabarit de logement et intègre un boulon de verrouillage qui s'engage dans la tête de l'ancre de levage coulée. Les embrayages à anneau sont adaptés aux ancres de levage par une conception compatible ainsi que par le marquage des types d'ancres et des groupes de charge. Seuls les composants correspondants s'adapteront ensemble

Lorsque la tête de l'embrayage de levage est insérée dans l'évidement et la tête d'ancrage, le boulon verrouille l'ancrage de la tête de l'embrayage de levage. La tête de moulage de l'embrayage de levage nécessite un traitement de tête spécial pour améliorer le comportement mécanique. Le boulon forgé nécessite les mêmes matériaux que la tête. Le crochet d'embrayage de levage a été fabriqué avec une épaisseur suffisante et un acier à haute résistance. Le crochet d'embrayage de levage soudé nécessite une qualité élevée et une approbation approfondie avec des machines à rayons X.

De quels matériaux est composé l'embrayage de levage ?

Grâce au moulage de précision et au forgeage, GME Precast a produit un embrayage de levage certifié CE (embrayage à anneau) avec un embrayage à tête moulée spéciale 35CrMoV de haute qualité et un boulon forgé, pour garantir une qualité stable et des performances élevées. Anneau de verrouillage en alliage moulé super. L'anneau de levage est en acier allié forgé. Testé à 100 % contre les fissures. Facteur de sécurité 5:1.

Les embrayages de levage de béton ont été exclusivement conçus et approuvés pour une utilisation avec des ancrages de levage.

● Ils sont disponibles dans une gamme de limites de charge de travail.

● Ils ont été conçus de manière à ne pas pouvoir se désengager spontanément lorsque le système est sous charge dans n'importe quelle orientation, à condition qu'ils soient connectés à la tête de l'ancrage approprié dans l'évidement. Une fois le levage terminé et la charge libérée, l'embrayage est rapidement et simplement désengagé.

● Des marquages ​​d’identification sont requis pour que l’œillet de levage soit conforme à la norme AS 3850 – 2003.

● L'œillet de levage doit être soumis à un test de charge d'épreuve tous les 12 mois conformément à la norme AS 3850–2003.

● L'œillet de levage a un FOS (facteur de sécurité) d'au moins 5 selon la norme AS 3850 – 2003.

Traitement de surface et protection de l'embrayage :

autocoloré et protégé par galvanisation à chaud, électrozingué et peinture par pulvérisation, comme le jaune, selon les demandes détaillées des clients.

Marqué avec la marque, la limite de charge de travail, le numéro de lot, traçable sur la qualité et très utile pour le travail des ouvriers. Des spécifications et des marquages ​​spéciaux peuvent être réalisés selon les exigences des clients.

Dimensions et spécifications de l'œillet de levage standard américain (convient pourAncrage à goupille de levage ALP)

Style 1 : Embrayage de levage

Style 2 : Pochette à anneau

La charge nominale a un facteur de sécurité de 5:1.

Dimensions et spécifications de l'embrayage de levage chinois (d'après GPS) :

Comment utiliser l'embrayage de levage préfabriqué et l'ancrage de levage pour soulever le panneau ?

①LiL'embrayage de montage pour béton préfabriqué est fixé à l'ancre de levage en abaissant la fente d'embrayage sur l'ancre, puis en tournant la languette d'embrayage jusqu'à ce qu'elle repose sur la surface du béton.

②La charge est soulevée et l’ancre prend toute la tension.

Lorsque le panneau tourne vers la position verticale, l'embrayage entre en contact avec la surface du béton ; cela transfère la force de levage dans le béton ; l'ancrage empêche l'embrayage de glisser hors du vide

④Le levage à partir de la languette est également sûr à condition que la languette ne s'élève pas à plus de 30 degrés de la surface du béton.

Comment inspecter et entretenir régulièrement l'œillet de levage et l'embrayage de levage pour des raisons de sécurité ?

Toutes les dimensions critiques sont uniques aux composants conçus et fabriqués par GME et vérifiées par des tests.

Les clients doivent déterminer un programme d’inspection en fonction de la fréquence d’utilisation.

L'œillet de levage ou l'embrayage de levage peut être exposé à une mauvaise manipulation, à une surcharge, à l'usure et à tout autre facteur pouvant contribuer à des effets néfastes sur les charges nominales admissibles de l'œillet de levage.

Il est donc pertinent que l'anneau de levage soit inspecté régulièrement par une personne désignée pour évaluer son état général et son degré d'usure.

• Les yeux de levage ou l’embrayage de levage doivent être inspectés immédiatement après le retour des chantiers.

• Des inspections générales supplémentaires doivent être effectuées périodiquement, en fonction de la fréquence d’utilisation.

• Les anneaux de levage qui ne répondent pas aux critères d'inspection ci-dessous doivent être immédiatement retirés de l'utilisation et détruits. Les documents d'inspection doivent être archivés pendant toute la durée de vie de l'anneau de levage.

Oeillet de levage Tête de levage, étrier et boucle d'étrier – Tableau – Vérification des dimensions critiques

Cas de coopération

Entreprise	Produit	Temps	Image
SteinBauer SARL	système de levage	2022-01-05
CORE TECH INTERNATIONAL CORP	Système de levage 7000KG	2023-01-31





Application de l'embrayage de levage

En général, l'embrayage de levage est utilisé avec des ancrages de levage dans les usines de béton préfabriqué pour soulever des murs en béton préfabriqué, des dalles en béton préfabriqué, des escaliers et d'autres composants préfabriqués. Il peut considérablement économiser de la main-d'œuvre et des ressources matérielles.

Quel est notre avantage de production de l'embrayage de levage ?

Innovation et automatisation - Notre compétence clé, la capacité de production

15 ans d'expérience, surface d'atelier de 15 200 mètres carrés, 60 % de machines semi-automatiques et 30 % de machines fabriquées en interne.

Le stock régulier de matériaux de 1,5 million de dollars américains est prêt à répondre à une demande urgente, car nous fabriquons 20+ marques renommées sur une base OEM.

Technologie de production

En un seul passage, la tête et le pied sont forgés, même pour la double tête, 3 fois plus rapidement, économisant 60 % d'énergie de chauffage et avec une bien meilleure précision.

Automatisation + les avantages du perçage et du taraudage à grande vitesse, 3x plus rapide et une meilleure qualité assurée.

Le soudage automatique garantit un taux de défaillance nul et une efficacité élevée.

Atelier d'outillage : 20+ Machines CNC : Tous les moules et machines spéciales sont fabriqués en interne et très performants.

Salle d'échantillons

Quels éléments d’inspection fonctionneront sur l’embrayage de levage ?

L'approche de GME en matière de contrôle qualité est conçue pour garantir une qualité de produit optimale, un respect strict de votre conception et un coût réduit pour vous. De la soumission du premier échantillon d'article jusqu'à la production complète, notre personnel de contrôle qualité est toujours à la recherche de moyens d'améliorer la qualité des produits. Nous nous attaquons constamment aux processus de fabrication et aux problèmes de matériaux, et nous améliorons l'expertise du personnel pour garantir un produit de la plus haute qualité.

Nous fournissons les éléments d'inspection et de test ci-dessous

Essais de traction/charge d'épreuve, essais d'impact, essais métallographiques, essais d'équilibre, essais de contrôle de température, essais spectrophotographiques ultraviolets, essais dimensionnels, essais d'apparence,

Essais mécaniques, analyse de tolérance, analyse de la durée de vie de l'outillage, essais de dureté, épaisseur de placage par galvanisation à chaud selon ASTM, essais de rugosité, emballage OEM.

Laboratoires complets

Machine d'essai 2x100T + Spectremètre métallique Oxford + Équipement de laboratoire standard

Atelier Contrôle & Emballage : Contrôle final et emballage standardisé avec rehausse palette.

Gestion hautement efficace propulsée par Sage X3 ERP

Sage X3 gère la production et le contrôle qualité, des matières premières aux produits finis.

Usine respectueuse de l'environnement

Atelier de 25 m de hauteur sous plafond avec ventilation naturelle, zéro émission et haute efficacité énergétique.

Quel est le processus de production d'embrayage de levage ?

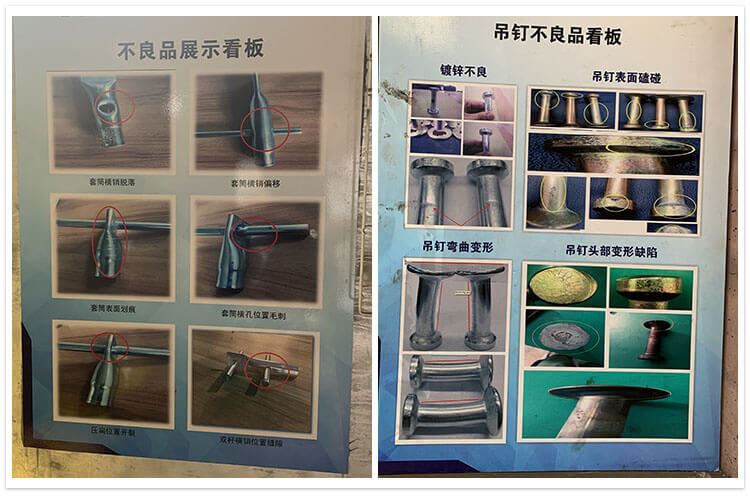

Tableau d'affichage des produits défectueux, les travailleurs récupèrent le produit défectueux lors de l'utilisation :

Les étapes à suivre pour inspecter ?

1. Préparez l'œillet de levage pour l'inspection

Avant l'inspection, l'anneau de levage doit être nettoyé pour garantir que toute fissure ou tout dommage puisse être vu par l'inspecteur.

2. Inspection visuelle de la caution

Inspectez visuellement la caution pour détecter toute fissure, déformation, flexion, application de chaleur ou tout dommage à la soudure.

Si l’œillet de levage ne répond pas à l’un de ces critères, il doit être retiré du service.

3. Mesurez la bélière et la boucle de bélière

Les dimensions B et H se trouvent dans le tableau sur la page.

Ces mesures doivent répondre aux exigences minimales pour que le Lift Eye réussisse l'inspection.

4. Inspection visuelle de la tête de levage

Inspectez visuellement la tête de levage pour détecter toute fissure, déformation, application de chaleur ou tout dommage.

Si l’œillet de levage ne répond pas à l’un de ces critères, il doit être retiré du service.

5. Mesurer la hauteur de levage

Les dimensions D et G se trouvent dans le tableau sur la page.

Ces mesures doivent répondre aux exigences minimales/maximales pour que l'œillet de levage réussisse l'inspection.

Certification de l'embrayage de levage :

Nous émettrons des rapports de test pertinents avant que chaque lot de marchandises ne soit envoyé au site du client.

Pourquoi nous choisir?

Expérience professionnelle :En tant que fournisseur leader d'aimants de coffrage et d'aimants en béton préfabriqué en Chine, nous disposons d'une riche expérience dans la fourniture d'une large gamme d'aimants de coffrage et d'aimants industriels en béton préfabriqué. Nous travaillons en étroite collaboration avec des usines professionnelles pour répondre à vos besoins dans tous les aspects, de la conception au produit final.

Prix ​​compétitif :Nous proposons des prix très compétitifs pour les produits magnétiques et pouvons livrer les marchandises directement de l'usine à votre porte. Nos prix sont transparents et visent à offrir le meilleur rapport qualité-prix pour votre entreprise.

Réponse rapide :Que vous soyez déjà client ou non, nous nous engageons à vous fournir une assistance en ligne dans un délai de 12 heures (généralement plus rapidement). Nous nous engageons à répondre rapidement à vos demandes et besoins pour soutenir le développement de votre entreprise.

Partenaire principal :Nous avons établi de bonnes relations avec les 10 meilleurs fournisseurs d'accessoires en béton préfabriqué en Chine à Ningbo et Qingdao, afin que nous puissions vous fournir la meilleure qualité, les meilleurs prix et une livraison rapide.

Contrôle de qualité strict :Nous suivons strictement le système 6S et nous référons au système standard TS16949. Nous avons mis en place un système de contrôle qualité complet, du développement de l'échantillon à l'achèvement de la commande, tous les processus sont contrôlés par un système de contrôle qualité parfait.

Large gamme de produits :Notre gamme d'accessoires en béton préfabriqué comprend des systèmes de levage, des systèmes de fixation et des systèmes de connexion pour répondre à vos divers besoins.
