Pour toute personne qui recherche ou travaillant avec des méthodes de construction en béton, une décision cruciale est de sélectionner entre le béton pré-tendu et post-tendu. Les deux utilisent la précontrainte pour améliorer la résistance à la traction du béton, mais devriez-vous tendre l'acier au préalable ou après la coulée? Quelle option répond aux besoins de coût, de conception et de durabilité de votre application?
Le choix optimal dépend des exigences - la pré-tension efficace produit des sections modulaires préfabriquées comme les dalles à l'aide de configurations d'usine. Le post-tension permet de pré-les formes complexes sur mesure sur place pour les structures en flèche adaptables. Les facteurs clés de pesée comme les longueurs de portée, la précision, les codes et le transport détermineront le meilleur système. Une solution universelle n'existe pas.
Discutons d'une comparaison côte à côte afin que les lecteurs prennent des décisions de méthode de précontrainte éclairées.
Un aperçu du béton précontraint
Le béton précontraint se réfère au béton qui a des contraintes internes introduites délibérément pour contrer les charges futures et les contraintes de traction. En créant ces contraintes de compression à l'avance, le béton précontraint a des caractéristiques de charge améliorées par rapport au béton armé conventionnel.
Deux raisons principales sont la précontrainte est terminée:
Pour permettre au béton de résister aux contraintes de traction plus importantes des charges appliquées. Le béton ordinaire est faible sous tension et a tendance à se fissurer. L'introduction de la compression interne contrecarre ces forces.
Pour surmonter le béton et les tendances naturelles de l'acier à rétrécir et à ramper avec le temps. La précontrainte compense ce retrait, empêchant les fissures.
La précontrainte peut utiliser des méthodes de pré-tension ou de post-tension pour induire des contraintes internes.
Lors de la pré-tension, des tendons comme les fils ou les stands en acier sont tirés et ancrés pendant que le béton est coulé autour d'eux. Une fois que le béton durcit, les ancres sont libérées, transférant la compression vers le béton.
En post-tension, les conduits sont réglés à travers le béton avant de verser. Après durcissement, les tendons sont tirés à travers les conduits à l'aide de crics, puis ancrés pour introduire la compression.
Les deux méthodes améliorent les caractéristiques de résistance naturelle du béton mais avec des processus et des avantages / inconvénients légèrement variés.
La méthode de pré-tension
Le processus de pré-tensionImplique la tension des tendons en acier entre les ancres, versant du béton autour des fils étirés, puis libérant les ancres pour transférer la contrainte dans le béton durci. Cela nécessite des lits de pré-tension spécialisés dans une installation de fabrication.
Une fois que le béton atteint une résistance adéquate, généralement en 12-24}, les extrémités des tendons sont coupées. Cela transfère leur tension dans le béton comme compression le long de la longueur du tendon. Cette compression liée améliore la capacité de la section à résister aux charges.
Avantages de la prétention
Le béton pré-tendance offre plusieurs avantages notables:
Rentabilité
La pré-tension élimine le besoin de conduits, de manches et de jointoiement supplémentaires, réduisant les coûts. Le présâte d'usine permet également la production de masse de sections standardisées pour l'efficacité de la construction. Cela réduit également la main-d'œuvre sur place et accélère les calendriers de construction.
Durabilité et fiabilité
Le transfert de tension collé dans les éléments pré-tendre empêche les fissures de s'ouvrir sous des charges. Les contraintes de compression contrecarrent également les tendances naturelles du retrait du béton et de l'acier au fil du temps. Les éléments entièrement entorant du béton créent une enceinte étanche à l'eau qui empêche la corrosion.
Facilité de transport
Fabrication des pièces pré-tendues car les sections préfabriquées uniformes rationalisent la logistique de transport. Les pièces plus petites et légères sont plus faciles à camionner de longues distances sans permis spéciaux. La réduction de la construction sur place réduit également les perturbations des quartiers environnants.
Applications communes
Les utilisations typiques du béton pré-tendance comprennent des poutres structurelles, des poutres de pont, des dalles de plancher, des terrasses de toit, des panneaux muraux pour les bâtiments, des tas de fond de teint et des traverses ferroviaires.
Casting béton en pré-tension
Les formes en acier spécialisés maison sont des ancres de coin fixes ou mobiles qui saisissaient des tendons en acier étiré à l'aide de prises. Le béton est ensuite versé autour de ces câbles de tension pour les encapsuler en permanence.
Les ancres mobiles permettent à des sections plus longues d'être tendues indépendamment aux deux extrémités. Cet équilibre se soucie des longues pièces préfabriquées.
Le béton est versé une fois que les tendons sont tenus. La consolidation des vibrations garantit un engagement approprié autour des câbles. Le coffrage est dépouillé une fois que le béton durcit adéquatement pour conserver sa forme.
La méthode de post-tension
Le béton post-tendu est fabriqué en faisant fonctionner des tendons à travers des conduits jetés dans le béton, puis en les tirant tendus pour induire la compression après durcissement. Cela offre des avantages comme:
Flexibilité de conception
Le post-tension permet une flexibilité dans les dispositions de trajet du tendon, y compris les profils incurvés ou drapés au sein d'un membre. Le stress sur place convient à de nombreuses configurations structurelles et géométries différentes. Cela facilite la création de sections de béton plus minces et des portées plus longues entre les supports.
Sections en béton plus grandes
Les conduits post-tension permettent la tension des éléments en béton plus substantiels et plus épais. Cela permet d'optimiser les planchers et les ponts plus longs en réduisant le besoin de supports intermédiaires.
Constructibilité
Le post-tension permet le bétail à plâtre ouvert sur les sites du projet. Cela facilite la formation de profils et de formes de surface complexes. Il permet également les ajustements de tension ultérieurs même après le placement initial du béton structurel.
Applications typiques
Les applications courantes bénéficiant de la post-tension comprennent les tours de haut de la ligne, les planchers à longue durée sans colonnes, les ponts gracieux ou les toits arqués, les réservoirs de rangement liquide, les toits de stade et d'autres structures spécialisées.

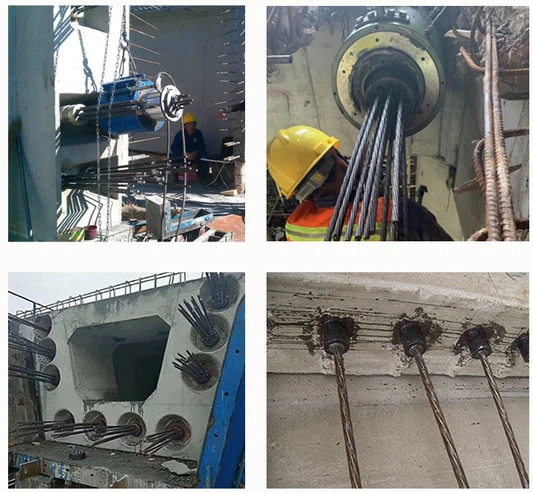

Casting béton en post-tension
Le béton est versé autour des conduits disposés le long des chemins de routage des tendons souhaités. Ces conduits sont en plastique, en acier galvanisé ou à d'autres conduits résistants à la corrosion, permettant une insertion ultérieure de câbles en acier.
Après le durcissement initial, les tendons sont enfilés à travers les conduits et tendues aux deux extrémités à l'aide de prises. La force de tension étend l'acier et est ancrée dans des plaques de coin ou des décharges adjacentes au béton.
Une fois stressés, les conduits sont injectés avec du coulis pour lier les tendons. Cela protège contre la corrosion et le transfert de force des ancres. Le rétrécissement peut nécessiter des tendons de reformulation des années plus tard.
Différences clés entre les deux méthodes
Alors que les deux produisent du béton précontraint, la pré-tension et la post-tension varient considérablement:
Voici les listes converties en paragraphes sous les sections spécifiées:
Considérations de coûts
La prétention ne nécessite pas de conduits, ce qui réduit les coûts globaux. Cependant, la fabrication d'usine empêche une grande flexibilité de personnalisation par rapport à la construction sur le terrain. D'un autre côté, le post-tension implique plus de travail et l'utilisation de matériaux comme les conduits, les ancres et le coulis.
Avantages structurels
Les sections pré-tentes peuvent résister à des charges de tension directes très élevées sans se fissurer. Cependant, le post-tension permet des travées claires plus longues entre le support grâce à sa flexibilité sur le terrain. Les profils tendons incurvés ou drapés peuvent également optimiser l'efficacité structurelle chez les membres post-tension.
Processus de construction
Le processus de pré-traction pré-tente dans les usines est plus rapide par rapport au travail sur le terrain. Le post-tension permet un ajustement et une personnalisation sur le chantier de construction réel pour plus de flexibilité. Les membres pré-tendus transfèrent également les forces dans le béton à un stade antérieur après le durcissement initial.
Tendons de précontrainte
La pré-tension utilise des brins de fil individuel plus fins regroupés. Le post-tension permet d'utiliser des câbles et des barres en acier de plus grand diamètre comme tendons. Le post-tension accueille également les dispositions de profil tendon incurvées ou drapées plutôt que de simples configurations plates.
Perte des forces de précontrainte
Le béton pré-tendu est sujet à des pertes de précontraintes plus élevées au fil du temps en raison des effets de fluage. Le post-tension permet la réapplication de la tension pour compenser les pertes des années plus tard si nécessaire. Cependant, le post-tension repose fortement sur la protection durable du coulis et les mesures strictes de prévention de la corrosion pour une durabilité à long terme.
Casting et préparation
Le processus de pré-tension nécessite la coulée du béton de liquide directement autour des tendons en acier pré-étirés. Le post-tension implique d'abord l'insertion de canaux collés dans le coffrage avant le placement du béton. Excellent confinement de la zone d'ancrage affecte la capacité de transfert de la précontrainte après la tension au fil du temps.
Échelle et type de projets
Pré-tente les meilleurs combinaisons de faible hauteur et construction modulaire. Le post-tension permet de manière optimale des étendues plus longues pour les ponts en plein essor et les structures haut de gamme. Les éléments pré-tendus sont également plus faciles à transporter sur de longues distances vers des sites de construction éloignés.
Longueurs de section
La pré-tension permet une production de masse standardisée de sections préfabriquées dans certaines longueurs typiques. Le post-tension peut s'adapter aux dimensions de la section variable personnalisée. Cependant, les sections excessivement longues obligent souvent la construction segmentée pour la faisabilité du transport.
Tolérance pour les erreurs
Toutes les erreurs de pré-tension ne peuvent pas être corrigées après la coulée et le durcissement du béton initial. Le post-tension permet au remaniement des membres ayant des niveaux initiaux inadéquats de précontrainte. Cependant, la durabilité post-tension du durage nécessite des mesures complètes de prévention de la corrosion.
Choisir entre les deux méthodes
La sélection de pré-tension ou de post-tension dépend considérablement des exigences et conditions spécifiques du projet.
Les deux méthodes confèrent des capacités structurelles impressionnantes dépassant le béton armé. Les ingénieurs doivent équilibrer les avantages, les inconvénients et les compromis de chacun lors de l'adaptation d'un système structurel.
Fondamentalement, le choix entre la prétention et le post-tension se résume à plusieurs considérations clés:
Type et échelle de structure prévue
Les combinaisons de pré-tension des bâtiments de faible hauteur sont mieux. La production de petites sections répétitives permet une fabrication d'usine rapide. Ce processus rationalisé se propulse produisant des dalles de plancher ou des panneaux muraux cohérents.
Pour les gratte-ciel en plein essor et les ponts monumentaux, la post-tension facilite des durées plus longues et plus hautes. La flexibilité de la tension et de l'ancrage sur place rend possible la complexité des tendons incurvés ou inclinés.
Contraintes et accès du site
Les sections pré-tentes sont plus faciles à transporter des usines aux sites de construction éloignés. Les grandes pièces post-tension nécessitent souvent des permis de transport spéciaux et des itinéraires.
Les emplacements distants bénéficient d'une pré-tension modulaire lors de la minimisation de la construction du site est préférable. Les constructions urbaines peuvent choisir après la tension pour limiter les impacts du quartier.
Besoins de précision et tolérances
Le processus de pré-tension laisse peu de marge pour l'erreur après la tension initiale et la coulée. Heureusement, les usines offrent des paramètres contrôlés pour l'assurance qualité.
Le post-tension permet l'assainissement de problèmes tels que une mauvaise contrainte initiale découverte plus tard par les tests. Cependant, une durabilité durable nécessite une étanchéité méticuleuse, un drainage et une prévention de la corrosion dans les conduits.
Exigences de conformité du code
Les codes du bâtiment locaux peuvent restreindre certains types de composants précontraints. Les limites du département des transports sur les tailles de section peuvent également indiquer positivement la production de pièces de prétension plus petites.
Les professionnels de la conception familiarisés avec les exigences locales peuvent déterminer le choix approprié où les contraintes réglementaires s'appliquent.
Facteurs de coût et budget du projet
En général, la pré-tension offre des coûts de construction initiaux plus favorables à un budget. La répétition des éléments d'usine standardise les formulaires et minimise le travail sur le terrain personnalisé.
Cependant, les architectes regardant une pièce maîtresse sculpturale unique en son genre peuvent trouver un post-tension capable d'atteindre des formes anormales qui justifient des dépenses supplémentaires. Dans certains cas, les mélanges hybrides utilisant les deux méthodes équilibrent les dépenses.
Systèmes hybrides - combinaison pré-tension et post-tension
Bien que la prétention et le post-tension soient souvent considérés comme des alternatives mutuellement exclusives, les systèmes de béton hybride utilisent les deux méthodes pour capitaliser sur leurs avantages respectifs. Cette approche équilibrée optimise les coûts, les capacités structurelles, la viabilité de la construction et la planification des projets.
Configuration du système hybride typique
Dans la précontrainte hybride, les poutres primaires et les éléments couvrant sont préfabriqués hors site en tant qu'éléments pré-tendus. Cela permet une production de masse et un contrôle de qualité efficaces dans un cadre d'usine. Les sections sont également des modules légers plus faciles à transporter pour une installation rapide sur place.
Les poutres secondaires et la plupart des dalles de plancher sont ensuite coulées en place incorporant des conduits post-tension. Les brins de tension enfilés à travers les conduits après durcissement en béton introduisent des forces de pré-prédiction supplémentaires. Cette post-tension sur place permet la flexibilité d'accueillir des modifications de conception à un stade avancé.
Avantages clés des systèmes hybrides
Efficacité de la construction
Les éléments de béton préfabriqués préfabriqués produits dans des conditions d'usine contrôlées permettent un positionnement et une installation rapides sur le site. Cela évite les formulaires approfondis, le déversement de béton et le durcissement initial - économiser un temps de construction substantiel. Les pièces modulaires légères réduisent également les efforts de logistique par rapport au transport de sections post-tendues massives.
Une fois mis en position, les sections coulées avec des conduits post-tension maximisent la flexibilité du flux de travail. Les travailleurs peuvent verser ces zones de béton secondaires sans interférer avec les chemins de charge primaires. Les brins de post-tension introduisent également des niveaux de précontrainte personnalisables adaptés aux géométries finies nécessitant un renforcement. Cette approche mélangée distribue des phases de travail de manière optimale entre l'usine et le champ pour une productivité maximale.
Améliorations des performances
La création de continuité entre les zones d'interfaçage du béton préfabriqué et foncé sur place améliore l'intégrité structurelle. L'action composite assure un transfert de force approprié sans points faibles sujets à la fissuration ou à le flambement. L'utilisation de conduits post-tension enfilés sur les joints améliore encore ce comportement monolithique.
De plus, la surveillance des contraintes de brin post-tension au fil du temps grâce à l'inspection des conduits permet une retenue réactive des décennies plus tard si nécessaire. Cela préserve les marges de résistance de conception compensant les effets de fluage du béton. La re-stressage périodique garantit que des niveaux de précontrainte optimaux sont maintenus malgré le retrait, améliorant la durabilité.
Optimisations des coûts et des programmes
Les solutions de béton hybrides équilibrent la fabrication pré-tente rapide de la préfabrication avec une construction sur site perturbatrice minimisant. Cela réduit les impacts du quartier et les détournements de trafic par rapport à tout ce qui après la tension sur le terrain. Les éléments préfabriqués garantissent également la qualité, tout en personnalisant des formes avec la coulée de terrain au besoin.
Pour les grands immeubles et les ponts à longue portée, l'hybride approche des coûts de freinon considérablement par rapport à l'utilisation uniquement de post-tension coûteuse. L'utilisation optimisée des matériaux réduit les dépenses tandis que l'installation plus rapide respecte les délais serrés. Par conséquent, les propriétaires maximisent les dépenses de valeur judicieusement en mélangeant stratégiquement les méthodes de production.
En résumé…
Le choix de pré-tension et de post-tension repose finalement sur la distribution de la charge de travail qu'un propriétaire préfère entre l'usine et le champ. Il équilibre également la réglementation, l'efficacité du transport, la résilience, l'entretien et les facteurs de flexibilité de disposition.
La post-tension peut accueillir une personnalisation sur place avec une capacité de tension plus élevée dans des structures massives. La pré-tension maximise efficacement les coûts pour des projets bas et moyennes plus simples nécessitant des éléments répétitifs.
Avec une compréhension des propriétés et des capacités sous-jacentes de chaque méthode, les ingénieurs en structure peuvent produire des exploits impressionnants en toute sécurité et de manière rentable à l'aide de la technologie de béton précontraint.
FAQ
Q1. Quelle est la différence entre le béton précontraint et le béton préfabriqué?
A. Le béton précontraint a des tendons en acier tenus pour introduire une compression tandis que le préfabriqué utilise le béton coulé dans des moules réutilisables, puis transportés sur les sites.
Q2. Qu'est-ce que la prétention du béton utilisée pour la construction?
A. La pré-tension est généralement utilisée pour les faisceaux préfabriqués, les dalles, les piles, etc., où les petites sections modulaires sont produites en masse dans une usine avec un contrôle de qualité.
Q3. Quels avantages le béton post-tendu fournit-il sur pré-tension?
A. Le post-tension permet une plus grande flexibilité dans la conception, comme des portées plus longues, des profils incurvés et des sections plus épaisses avec la capacité de tension sur place.
Q4. Pourquoi envisager des pertes de pré-tension par rapport aux pertes post-tension?
A. La pré-tension peut perdre des niveaux plus élevés de précontrainte au fil du temps en raison du fluage du béton, tandis que le post-tension permet de re-stress après la construction.
Q5. Pouvez-vous combiner des éléments de béton pré-tendu et post-tendu sur le même projet?
A. Les mélanges de conception hybride en utilisant à la fois des pièces pré-tentes préfabriquées et des éléments post-tendre sur place sur place sont possibles pour des coûts optimisés.
