Usine arrondie d'ancre de levage de facteur de sécurité élevé de haute qualité et prix bas

Ancre de levage arrondie de Hhaute sécurité

Clous suspendus ronds, clous suspendus à tête ronde, systèmes de levage de bâtiments fabriqués, clous suspendus en béton, clous suspendus pour composants PC, fabricants de clous suspendus, clous suspendus de Shenzhen, clous suspendus pour l'exportation, clous suspendus à tête ronde forgés, tentures conformes aux composants en béton préfabriqués. et les réglementations de sécurité de levage associées sont des garanties importantes pour assurer la sécurité des pièces préfabriquées en béton pendant la production et le transport. Les rivets ronds ont l'avantage d'être faciles à réaliser et à utiliser, et l'opérateur dispose du temps de fonctionnement le plus court.

1.Présentation du produit

Le système de levage d'ancre à filet se compose de trois parties, une ancre arrondie, une balle en caoutchouc et un crochet de levage.

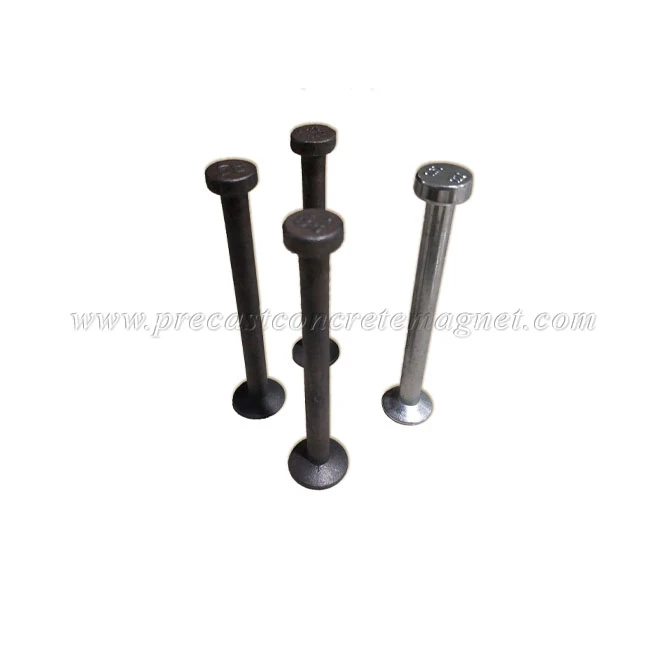

Ancre de levage ronde

• Matériau : Acier

• Fonction : Levage préfabriqué

• Tonnage : 1,3 T-45T

• Traitement de surface : galvanisé ou antirouille

Ancien évidement rond en caoutchouc

GME Rubber Recess Forer peut être utilisé plusieurs fois. La marque de charge sur le premier facilite l'identification du groupe de charge. Différentes couleurs peuvent également être fournies. Un goujon fileté permanent avec un écrou à oreilles à serrer contre la forme pour maintenir le premier en toute sécurité

Crochet de levage

Insérez l'épandeur dans le séparateur et insérez le goujon dans l'épandeur universel avec votre main. L'épandeur peut être fixé au cintre en quelques secondes seulement et peut être hissé dans toutes les directions. Pour libérer la charge, il suffit de tourner la languette d'écartement pour retirer rapidement l'écarteur universel.

2.paramètre du produit (spécification)

Ancre de levage ronde

D'autres longueurs peuvent être personnalisées selon vos besoins

Facteur de sécurité 3:1

L'acier inoxydable SS304, SS316 peut également être personnalisé selon les exigences

Traitement de surface : couleur primaire, électrozingué, galvanisé à chaud

Ancien évidement en caoutchouc

Charge (tonnes)	D	R
1.3	60	30
2.5	74	37
5	94	47
10	118	59
20	160	80
32	230	115

Crochet de levage

Groupe de charge	Plage de charge
(Tonne)	(Tonne)
1.3	1.3
2.5	2.5
5	4.0-5.0
10	7.5-10
20	15-20
32	32
L'épandeur de tige en T peut être personnalisé Facteur de sécurité 5:1

3. Caractéristique et application du produit

Les clous à tête ronde transfèrent la charge au béton à travers les pieds ronds, de sorte qu'une charge admissible relativement élevée peut être obtenue avec des clous relativement courts. Même lorsqu'ils sont utilisés dans des parois minces, les charges peuvent être efficacement transférées au béton et à l'acier. En raison de la forme symétrique de la tige arrondie du rivet, contrairement à d'autres types de rivets/boulons pré-encastrés, il n'est pas nécessaire de procéder à un positionnement spécial lors de la pose des rivets.

En théorie, plus les rivets peuvent supporter des charges plus importantes, car ils peuvent construire des cônes de charge en béton plus grands. L'analyse de défaillance dans l'application d'élingue est basée sur la résistance du cône de charge.

Dans des circonstances normales, le poids des nouvelles pièces préfabriquées en béton armé peut être calculé en fonction de la densité de 24 kN/m3.

Dans le cas de préfabriqués en béton armé à haute densité, le poids calculé par la densité spécifique de 25 kN/m3 plus 70 % du poids de la barre d'acier est le poids de la préforme.

Nombre et positionnement des cintres

Le nombre d'élingues est déterminé par le nombre de rivets utilisés. Si plus de 3 élingues sont susceptibles de générer une incertitude statique, des méthodes appropriées (par exemple, utilisation de poutres de distribution, de poulies, etc.) sont nécessaires pour garantir que toutes les branches sont chargées de manière égale.

Dans la mesure du possible, plusieurs rivets doivent être appliqués et la tige doit être positionnée à un endroit où la ligne entre eux coupe le centre de gravité de la préforme. Si ce principe ne peut être suivi pour des raisons particulières, alors en fonction de la distance entre le pion et le centre de gravité, la traction latérale augmentera et agira sur chaque pion.

4. Détails de production

Symbole d'identification

Les élingues à tête ronde et les modèles d'élingues sont clairement identifiés. Grâce à l'identification, le modèle du produit peut être rapidement compris pour éviter une mauvaise utilisation du produit, indiquant que le poids de levage maximum est de 2,5 tonnes et que le marquage se trouve sur la tête du clou.

Protection contre la rouille

Généralement, les clous sont exposés à l’environnement avant et après utilisation, il est donc nécessaire de s’attaquer au problème de prévention de la rouille. Une fois utilisé, le clou restera dans la préforme pour toujours. Si le clou est exposé, il est nécessaire de recouvrir la surface de mortier à temps. Les spécifications de la couverture dépendent des spécifications de construction. Il est également possible d’utiliser des traversins de différents matériaux et techniques pour faire face aux problèmes de prévention de la rouille, comme détaillé dans le tableau ci-dessous.

	catégorie de produit	Environnement d'application
	Non couché	Convient aux environnements secs
	Galvanisation superficielle	Convient pour le stockage d'exposition à court terme
	Zinc à chaud	Exposition à long terme à des environnements difficiles
	acier inoxydable	Environnement corrosif

5.Installation et utilisation

Le rivet à tête ronde est placé dans le moule à travers une virole concave semi-circulaire (communément appelée « adhésif » ou « manchon hémisphérique en caoutchouc »). La virole concave fonctionne comme une élingue fixe et forme un joint pour former un joint universel une fois la préforme formée (communément appelée « surface concave du vérin de levage » et « embrayage de levage ». Par conséquent, les composants de différents niveaux de charge ne peuvent pas être remplacés. les uns avec les autres en raison de dimensions de conception différentes.

Un autre avantage est que le joint universel est soutenu par le béton lorsqu'il est incliné et que la charge horizontale est directement transmise au béton. Par conséquent, lorsqu'il est appliqué sur un objet grand et mince, il n'est pas nécessaire de convertir la capacité de charge comme avec le clou de levage à manchon, et aucun renforcement supplémentaire n'est requis.

Par exemple, pour les pièces préfabriquées inclinées, étroites et longues, des barres d'acier supplémentaires doivent être placées dans des objets à paroi mince pour s'ajuster aux éventuelles forces de traction latérales.

Une fois les pièces préfabriquées en panneaux muraux coulées à plat, elles doivent être érigées en position verticale pour un placement facile. Ce type de levage nécessite une assistance au composant pour éviter les dommages et les chutes lors du retournement du composant. Nous recommandons d'utiliser un tour préfabriqué pour placer le panneau mural verticalement afin de réduire les risques de dommages.

Taille et marge de la tête ronde

Veuillez placer les rivets en stricte conformité avec les marges minimales indiquées dans le « Tableau 1 », ou réduire les marges (telles que des barres de renfort supplémentaires) par d'autres méthodes de construction efficaces. Pour plus de détails, veuillez contacter notre personnel technique.

La distance minimale (ar) du piquet à tête ronde "砼" du côté de la pièce préfabriquée en béton est 3 fois la longueur du piquet (L) plus le clou jusqu'à la valeur de surface en ciment "s", c'est-à-dire ar{{ 2}}*(L+s) .
