Instructions d'utilisation et d'entretien de l'aimant de coffrage

Introduction

Les aimants de coffrage sont largement utilisés dans la production de béton préfabriqué car ils rendent la fixation des coffrages plus rapide, plus propre et plus flexible. Cependant, même les aimants de haute-qualité peuvent perdre en performances s'ils sont mal utilisés ou mal entretenus. Les résidus de béton, la rouille, une manipulation brutale et un stockage inapproprié peuvent tous affaiblir leur force de maintien au fil du temps. Ce guide explique comment utiliser correctement les aimants de coffrage et comment les entretenir correctement, contribuant ainsi à garantir des performances stables et fiables dans la production quotidienne de préfabriqués.

Qu'est-ce qu'un aimant de coffrage ?

Leaimant de coffrageest un dispositif de fixation magnétique réutilisable principalement utilisé sur les tables de coulée d'acier dans la production de béton préfabriqué. Sa fonction principale est de maintenir fermement les coffrages latéraux dans la position requise avant et pendant le coulage du béton, garantissant ainsi que le coffrage conserve la position, la forme et les dimensions correctes. Par rapport aux méthodes de fixation traditionnelles telles que le soudage, le perçage ou le boulonnage, les aimants de coffrage offrent une solution plus propre et plus flexible.

Dans la production quotidienne de préfabriqués, les aimants de coffrage sont couramment utilisés pour fixer des panneaux muraux, des dalles de plancher, des poutres, des composants d'escalier et divers éléments préfabriqués personnalisés. Lorsqu'ils sont utilisés avec une table en acier d'épaisseur appropriée et un système de coffrage correspondant, ils peuvent fournir une forte force de maintien et améliorer considérablement l'efficacité globale de la production.

Préparation avant d'utiliser des aimants de coffrage

Vérifiez la table de moulage d'acier

Avant de placer les aimants de coffrage, vérifiez si la table de coulée en acier est propre, plate et adaptée à la fixation magnétique. Si la surface de la table est inégale ou endommagée, la zone de contact entre l'aimant et la table sera réduite, affaiblissant la force de maintien réelle de l'aimant.

Supprimer les contaminants de surface

Avant utilisation, la surface de la table doit être nettoyée de la rouille, des résidus de béton durci, des taches d'huile, de la poussière et de la peinture. Même une très fine couche de saleté peut créer un espace d'air entre l'aimant et la table en acier, réduisant ainsi les performances de maintien magnétique lors du coulage du béton et des vibrations.

Confirmez le bon modèle d'aimant

Le modèle d'aimant sélectionné doit correspondre à la taille du coffrage, à la hauteur du coffrage latéral et à la pression latérale du béton attendue. Si l'aimant est trop petit, il peut paraître puissant lors de la configuration initiale, mais glisser lorsqu'il est exposé à une pression latérale.

Inspectez l'aimant avant utilisation

Inspectez soigneusement le boîtier de l’aimant, le bouton et la surface magnétique. Si une déformation, des fissures, des pièces détachées ou une usure importante sont constatées, l'aimant doit être réparé ou testé avant d'être utilisé en production.

Assurer un fonctionnement sûr par les travailleurs

Les opérateurs doivent parfaitement comprendre les procédures correctes de manipulation et de déclenchement des aimants de coffrage. Les aimants puissants ont une force d’attraction puissante et peuvent facilement causer des blessures aux mains s’ils sont manipulés avec négligence. Le respect de procédures d'exploitation sûres est crucial pour protéger les travailleurs et garantir un processus de production stable et fluide.

Erreurs courantes lors de l'utilisation

Placer des aimants sur des surfaces en acier sales ou inégales

La rouille, les résidus de béton, l'huile, la poussière ou les surfaces inégales peuvent créer des espaces entre l'aimant et la table en acier. Ces espaces réduisent la force de maintien réelle et augmentent le risque de mouvement du coffrage lors du coulage du béton.

Utiliser des aimants avec une force de maintien insuffisante

Tous les aimants ne conviennent pas à toutes les tailles de coffrage. Si l'aimant sélectionné ne peut pas résister à la pression et aux vibrations du béton, il peut quand même glisser même s'il semble au premier abord fermement fixé.

Définir l'espacement des aimants trop large

Un espacement excessif crée des zones de support faibles le long de la ligne de coffrage. Pour les sections de coffrage plus longues, un espacement approprié des aimants doit être utilisé pour répartir la force plus uniformément.

Ignorer les coins et les zones de jointure

Les coins, les extrémités et les zones de jointure subissent généralement des contraintes plus élevées lors du moulage. Ces zones nécessitent souvent des aimants supplémentaires ou un espacement plus étroit pour éviter les fuites et les déplacements du coulis.

Faire glisser des aimants sur la table en acier

Les aimants qui traînent peuvent rayer la surface magnétique et réduire leur durée de vie. Lorsque vous déplacez ou repositionnez des aimants, soulevez-les toujours avec précaution et placez-les doucement.

Frapper le boîtier de l'aimant pendant le retrait

Frapper le boîtier avec un marteau peut déformer la coque ou endommager le système magnétique interne. Utilisez toujours l'outil de déverrouillage approprié pour le retrait.

Utiliser des aimants endommagés sans inspection

Les aimants usés, fissurés ou affaiblis doivent être inspectés avant utilisation. Une inspection régulière permet d’éviter le glissement des aimants, les retards de production et la perte de précision du coffrage.

Mode d'emploi

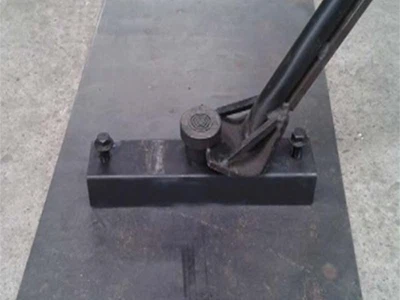

Fonctionnement marche/arrêt

L'aimant de coffrage est équipé d'un bouton marche/arrêt sur le dessus. Pendant le fonctionnement, appuyez sur le bouton pour activer la force magnétique et fixer fermement le coffrage à la plate-forme en acier. Pour libérer l'aimant, soulevez le bouton avec le levier de déverrouillage et placez l'aimant en position OFF, lui permettant de se déplacer librement.

Performance de maintien magnétique

La force de maintien du boîtier magnétique dépend de l'épaisseur et de l'état de surface de la table de travail en acier. Une surface en acier plus épaisse, plus plate et plus propre offre une adhérence magnétique plus forte. La résistance au cisaillement latéral est déterminée à la fois par la force de maintien magnétique et par le coefficient de frottement de la surface de contact.

Compatibilité de l'adaptateur

Deux trous de vis réservés de part et d'autre du boîtier magnétique permettent de l'assembler avec différents adaptateurs. Cela le rend adapté à la fixation de divers types de coffrages, notamment les cornières en acier, les profilés en acier et d'autres profilés en acier.

Performances des aimants permanents

Les aimants de coffrage GME utilisent des aimants permanents en néodyme hautes-performances. Dans des conditions de travail appropriées, la force magnétique peut rester stable pour une utilisation à long terme-, à condition que la température de fonctionnement ne dépasse pas 80 degrés et que l'aimant soit protégé des chocs, des dommages et de la corrosion.

Exigences de fonctionnement

La température de fonctionnement recommandée doit rester inférieure à 80 degrés. L'aimant de coffrage doit être utilisé dans un environnement propre et sec, exempt de substances corrosives pour garantir un fonctionnement sûr et une longue durée de vie.

Instructions d'entretien

1. Pour éviter tout dommage structurel, ne frappez pas et ne cognez pas leboîte magnétiqueavec des outils durs. Un marteau en caoutchouc est recommandé si un coup auxiliaire est nécessaire.

2. Gardez la surface de contact de la boîte magnétique propre et lisse. Empêchez la limaille de fer, le mortier de béton et d'autres débris de pénétrer dans l'appareil, ce qui nuirait à la flexibilité du bouton, provoquerait une déviation de l'aimant, entraînerait un mauvais ajustement avec la plate-forme et réduirait la force magnétique.

3. En raison de la puissante attraction magnétique, gardez la boîte magnétique fermée à l'écart des instruments de précision, des appareils électroniques et de tout autre équipement à base de fer-. Une fois adsorbé, la séparation sera difficile. Des boîtes de rangement spéciales sont recommandées pour un placement quotidien.

4. Maintenez la propreté et la douceur à long terme de la surface de contact. Appliquez de l'huile antirouille-avant un stockage à long terme-.La température maximale de fonctionnement et de stockage ne doit pas dépasser 80 degrés, et les environnements corrosifs doivent être évités. Vérifiez régulièrement l'étanchéité du plan de travail et la flexibilité du bouton de commande pour garantir un fonctionnement stable.

5. Nettoyez soigneusement la boîte magnétique après utilisation, puis placez-la sur des supports en acier inoxydable ou en bois. Les supports en fer sont interdits pour le stockage.

Conclusion

Une utilisation et un entretien appropriés affectent directement les performances et la durée de vie des aimants de coffrage. Garder la table en acier propre, garantir un positionnement précis, maintenir un espacement approprié des aimants, utiliser des méthodes de dégagement sûres et effectuer un nettoyage régulier peut réduire considérablement les problèmes tels que le glissement des aimants, les dommages de surface et les retards de production.

Pour les usines de préfabrication, l’entretien des aimants de coffrage ne consiste pas seulement à protéger les outils. Il s'agit également d'améliorer la précision du coffrage, d'augmenter l'efficacité de la production et de parvenir à un contrôle des coûts à long terme.
